讓子彈飛一會兒——探究海圖微電子的全局快門技術

   電影場景中，時常用特效去特意慢放一些快速運動的鏡頭，將一閃而過的瞬間用每一幀記錄下來。在現實中可以做到嗎？答案是肯定的。這就不得不提到海圖微電子CMOS圖像傳感器芯片的看家本領：全局快門技術。在我們高速、高幀率的全局快門CMOS圖像傳感器芯片的眼中，你完全跟得上李小龍的左手右手一個慢動作，看得清電風扇的每一片扇葉，連子彈都可以飛好一會兒。所以，如果這世界上真的有“火云邪神”，那他的眼睛一定是全局快門的。

   一、什么是“全局快門”

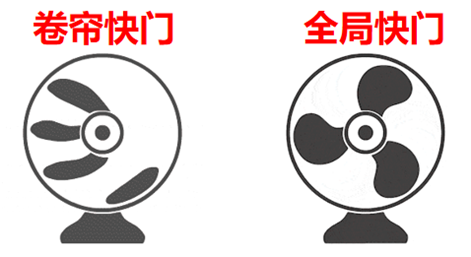

   全局快門（Global Shutter）的核心是“同步”——圖像傳感器芯片上所有像素同時開始曝光、同時結束，就像相機給整個場景拍“集體快照”。而常見的卷簾快門（Rolling Shutter），是從上到下逐行曝光，就像拉窗簾一樣，由于每行像素的拍攝存在時間差，高速運動的物體就會變形。舉個例子，拍高速旋轉的風扇，卷簾快門會讓風扇葉片扭曲，出現“果凍效應”。而全局快門則能清晰定格風扇葉片的轉動細節，這就是全局快門同步曝光的魔力。

   憑借全局快門的這一核心優勢，徹底告別果凍效應，運動物體成像零畸變，適合體育攝影、高速抓拍；支持多設備同步拍攝，比如無人機編隊、工業檢測的多相機協同；成像精度高，邊緣銳利，滿足工業檢測、交通違章抓拍的精準需求。

   二、電荷域 vs 電壓域

   全局快門的核心是“先存后讀”——曝光后先把圖像信號存起來，再逐行讀取。根據存儲方式，主要分兩種技術：電荷域全局像素和電壓域全局像素。

   1、電荷域全局像素：原理是把光轉化的電荷信號直接存入專用電容，再進行圖像信號讀取。

   優點：無電壓轉換損耗，信噪比高，低光環境下畫質更干凈；

   缺點：電荷容易泄漏，像素內部需增加擋光結構隔絕寄生光的影響，對工藝要求高，像素密度難提升。

   2、電壓域全局像素：原理是先把光轉化的電荷信號轉換成電壓信號，再將電壓信號存入專用電容，最后進行圖像信號讀取。

   優點：讀取速度快，抗泄漏能力強，無需擋光結構，像素密度較高；

   缺點：轉換過程會引入少量噪聲，動態范圍略低于電荷域。

   工業場景多用電荷域方案，追求高畫質；而高速抓拍設備更青睞電壓域，看重響應速度。不過，隨著技術的不斷發展、工藝能力的不斷提升，兩個派系的基本功越來越扎實，都在彌補自己的短板。所以，在目前絕大多數的市場應用中，既有電荷域的產品，也有電壓域的產品。

   三、海圖微電子的全局快門系列產品

   全局快門芯片不再是專業設備的專屬，它已全面走進我們的生活。海圖微電子的全局快門產品，可廣泛應用于工業檢測、智能交通、機器視覺、無人機、車載、運動相機、掃碼等市場領域。我們推出了涵蓋不同分辨率的4M（HT401A）、5M（HT501A）、12M（HT1201A）、16M（HT1601A）等中高端機器視覺系列產品，同時還擁有8M（HT801，1000fps）、8M（HT802，2000fps）、2M（HT2300，2500fps）等高幀率系列產品。明年開始，海圖微電子將逐步推出2400萬像素以上的全新一代超大面陣的高端全局快門系列產品，包括24M（HT2401A）、36M（HT3601A）、64M（HT6401A）等等，滿足科學儀器、航拍測繪等的應用需求。
